铁路线路混凝土防护栅栏按照铁路线路防护栅栏通线（2012）8001的规定铁路线路混凝土防护栅栏有以下几种

一、1.8米混凝土防护栅栏，是一种全水泥的高铁用的铁路线路防护栅栏。由立柱、上槛、下槛、栏片、柱帽、刺丝滚笼等构件组成

二、2.2米混凝土防护栅栏，同1.8米结构几乎相同，有三个区别：一是使用的钢筋直径不同；二是防护高度不同；三是：适用位置不同。不同的位置，不同的列车时速所采用的防护栅栏是不同的，在铁路线路防护栅栏的设置一文中详细介绍了该怎么设置防护栅栏

三、2.2米铁路线路防护栅栏。由金属弯片，和立柱组成。

钢筋混凝土防护栅栏结构

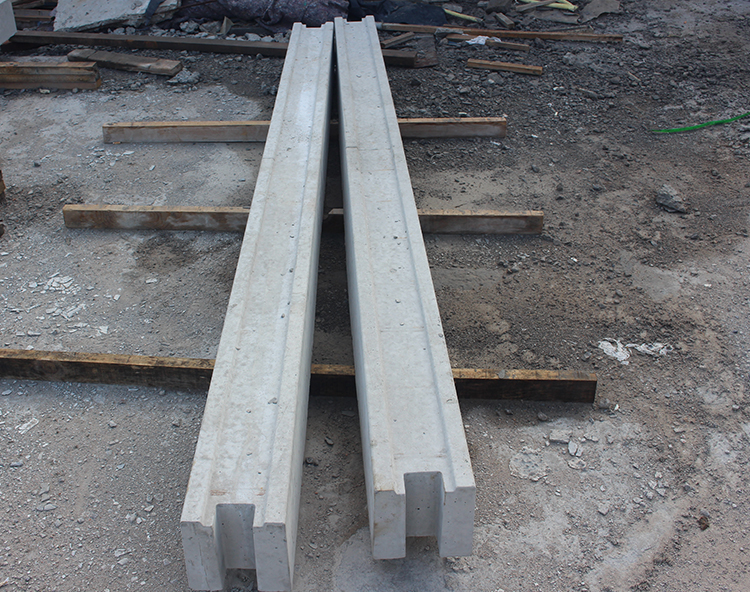

钢筋混凝土防护栅栏由立柱、上槛、下槛、栏片、柱帽、刺丝滚笼等构件组成。采用定型模工厂化集中预制，现场拼装。自然保湿养护。表面光滑平整，没有有麻面、掉皮。脱模时，混凝土强度不得低于设计强度的70%；出厂时，混凝土强度不得低于设计强度的80%。

混凝土防护栅栏，每单元（相邻两立柱中心距离）长度分为3m、1.59m和1.15m三种。地面纵坡小于6°地段，防护栅栏单元长度3m，6°～12°地段防护栅栏单元长度1.59m，12°～36°斜坡地段防护栅栏单元长度1.15m。各构件均采用C30钢筋混凝土预制。

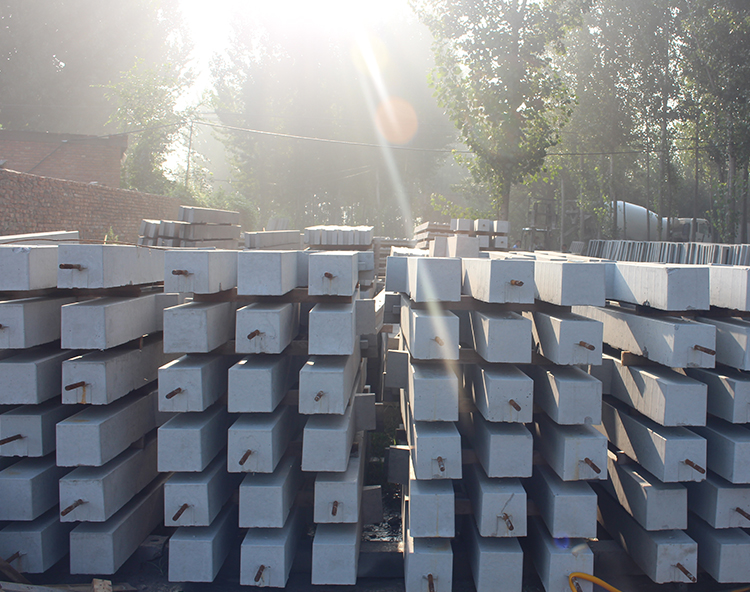

立柱  立柱截面尺寸为180mm*180mm，两侧设置100mm长牛腿支撑，以便搭接下槛。防护栅栏起点、终点或与其他建筑物连接时，单侧设牛腿支撑。
立柱尺寸精度要求：截面尺寸误差≤2.5mm，高度误差≤5mm，立柱中预留孔位位置误差≤2mm，牛腿支撑及凸榫位置及尺寸误差≤2mm。

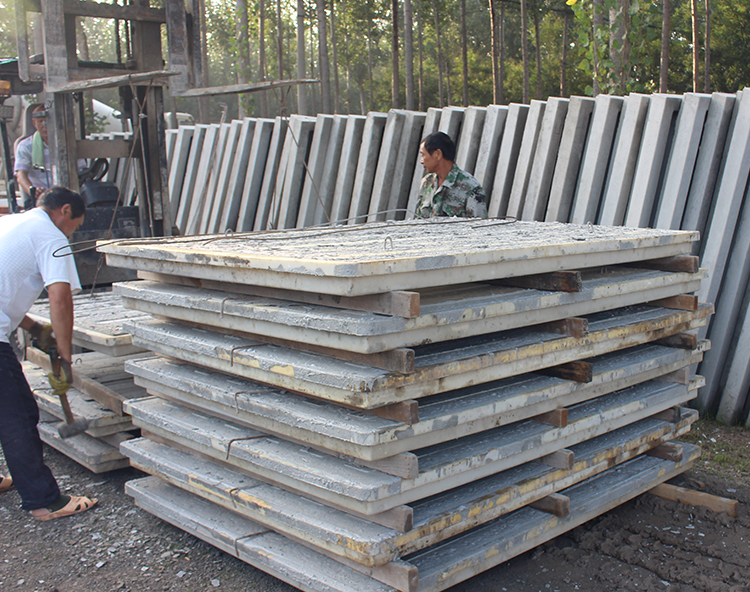

栏片 每单元含1~2片栏片，通过上、下槛卡槽固定，2.2m高防护栅栏栏片高1495㎜，2.2m高防护栅栏栏片肋柱下部1.0m间隙宽度为105㎜，上部间隙宽度为120㎜，中部设位置100㎜渐变段。1.8m高防护栏栏片间隙宽度为120mm

柱帽 柱帽截面尺寸为180㎜×810㎜，高度150㎜，中间预留螺栓孔，用于立柱顶部及台阶过渡处前后上槛间连接，拼装后螺栓孔采用C30混凝土封填

刺丝滚笼

（4） 刺丝滚笼的下缘距离钢筋混凝土防护栅栏上缘的垂直距离为0.05m。

施工：

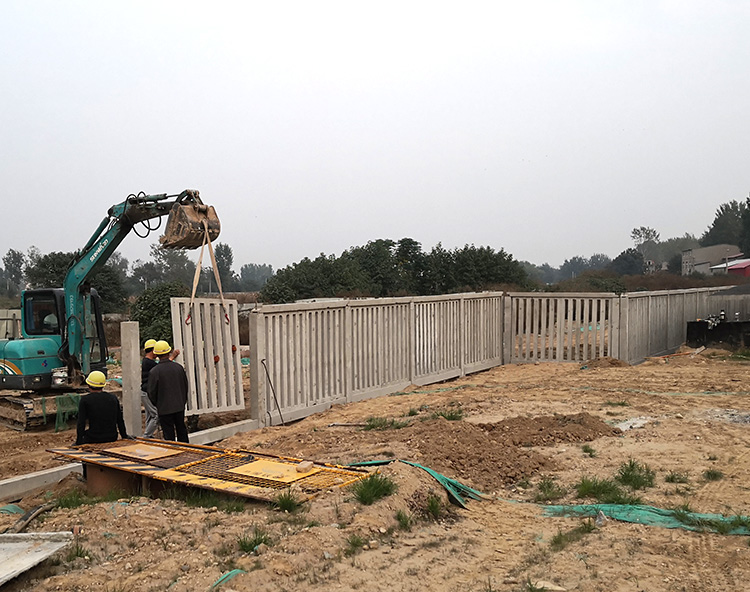

防护栅栏预制施工时注意预留孔的垂直度及距离，无堵塞现象出现。可参考1.8米防护栅栏施工一文，2.2米与1.8米防护栅栏的施工工序是相同的。

我厂有10年混凝土预制件生产经验，为京张高铁、京雄高铁、京沈高铁、京九铁路、金山铁路、石德铁路等多条铁路线路体提供铁路线路防护栅栏，包工包料，从栅栏预制到栅栏安装，全部由我厂负责，竣工验收非常完美。
