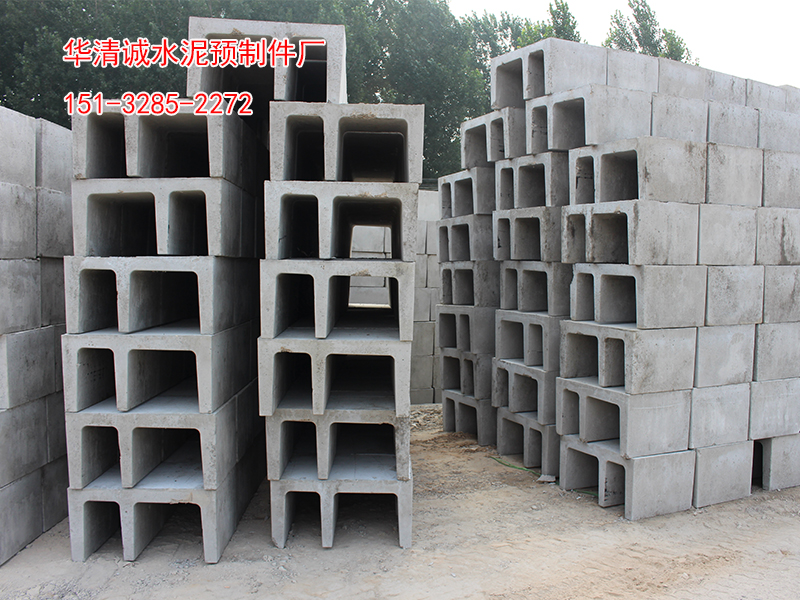

铁路专用电缆槽敷设的目的是为了保护线缆，E型电缆槽更是实现不同种类电缆，分类安置，便于管理。华清诚水泥预制件厂，现供应大量E型电缆槽。根据图纸标准生产预制。现货供应，随时发货。

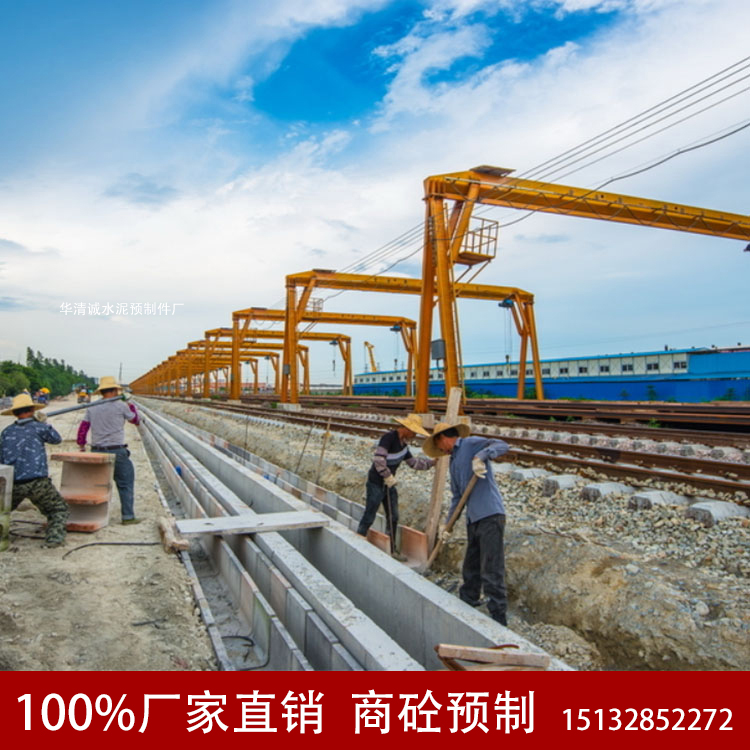

华清诚水泥预制件厂为京沈高铁供应850吨水泥电缆槽。有丰富的水泥电缆槽预制经验。水泥电缆槽采用厂家集中预制，

水泥电缆槽的设计

水泥电缆槽每节长度可采用1.0m或0.5m。水泥电缆槽分Ⅰ、Ⅱ、Ⅲ 共三种类型，其中一型电缆槽在外侧壁及隔板底部各设一泄水孔，孔径50mm；Ⅱ型水泥电缆槽在Ⅰ型基础上内侧壁设置接地端子及其引接线预留孔，孔径70mm；Ⅲ型电缆槽在Ⅰ型基础上内侧壁设置通信、信号线缆引出电缆槽预留孔，孔径80mm。

水泥电缆槽泄水孔应预制成孔，孔口不得高于槽内底板。其他预留孔可现场集中或出厂前机械钻孔。

水泥电缆槽盖板的设计

 路基盖板式电缆槽钢筋混凝土盖板每块盖板长400mm,宽715mm，厚60mm。盖板分Ⅰ、Ⅱ两种类型，其中Ⅱ型盖板每块设四个开启孔，开启孔应预制成孔，特殊条件下可采用现场集中或工厂出厂前钻孔。

当设计采用改变那是电缆槽的地段，一般每个50块Ⅰ型盖板安装一块Ⅱ型盖板，便于开启。当设计采用整体电缆槽的地段，整体式电缆槽之间的盖板式电缆槽盖板均采用Ⅱ型盖板。

钢筋设置于盖板底面，净保护层厚度20mm，盖板预制时顶面应设置明显的花纹、图案、汉字等标识，标识深度不大于5mm。

水泥电缆槽的优点

 保护电缆，绝缘性好，强度高，耐腐蚀，抗老化，防火阻燃，环境适应性好，无味。
